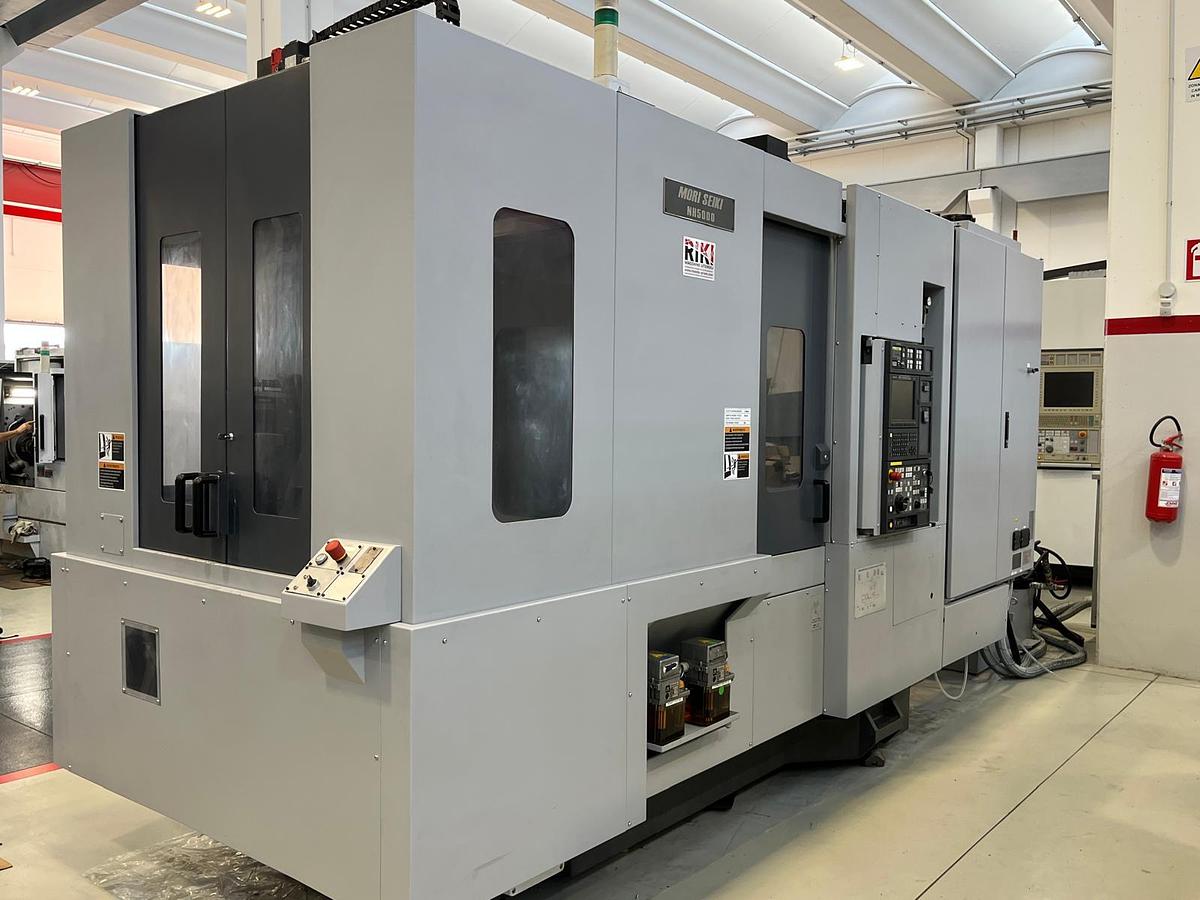

2003 Mori Seiki NH-5000/40
2003 Mori Seiki NH-5000/40
o
Chiama +39 0522 1536494
Descrizione
LISTA LAVORI EFFETTUATI:
- Revisione della pressa di bloccaggio utensile con sostituzione delle molle a tazza e valvola idraulica di apertura e chiusura
- Sostituzione delle manine cambio utensile che possiamo montare sia BT che DIN a scelta
- Revisione asse “Z” della vite a ricircolo di sfere con sostituzione dei pattini e guide nuove originali, cuscinetti e rifatto a nuovo l’impianto di ingrassaggio
- Controllo degli assi “X e Y” con ingrassaggio delle guide pattini
- Revisione completa della tavola in continuo con la sostituzione dei ragni di bloccaggio nuovi, guarnizioni, cuscinetti e cinghia
- Revisione del pistone della forca cambio pallet con la sostituzione dei cuscinetti e guarnizioni
- Revisione completa di tutto l’impianto pneumatico della macchina
- Revisione del sistema di lubrificazione
- Revisione dell’evacuatore di trucioli a coclea
- Revisione del pistone di apertura e chiusura della porta cambio utensili
- Revisione della centralina idraulica con sostituzione dei filtri
- Revisione della pompa ad alta pressione con sostituzione dei filtri
- Revisione del condizionatore della linea mandrino con lavaggio dell’impianto e sostituzione dei filtri
- Revisione del convogliatore di trucioli
- Sostituzione delle batterie nuove degli azionamenti
- Sostituzione dell’interruttore principale di accensione del trasformatore
Specifiche
| Produttore | Mori Seiki |
| Modello | NH-5000/40 |
| Anno | 2003 |
| Condizione | Usato |
| Controllo CNC | MORI SEIKI MSG-501 |
| Dimensione cono | ISO 40 |
| Velocità mandrino | 14.000 Giri/min |
| Potenza motore mandrino (cont/30 min) | 18.5 / 22 kW |
| Asse x | 630 mm |
| Asse y | 600 mm |
| Asse z | 670 mm |
| Distanza centro mandrino - superficie pallet | 50 ÷ 650 mm |
| Distanza naso mandrino - centro pallet | 100 ÷ 770 mm |
| Dimensioni max pezzo (Diametro X Altezza) | Ø730 x 900 mm |
| Dimensioni tavola | 500 x 500 mm |
| capacità di carico della tavola | 500 kg |
| Rotazione tavola in continuo | 360.000 posizioni |
| Numero di stazioni pallet | 2 |
| Avanzamenti rapidi assi X / Y / Z | 50.000 mm/min |
| Avanzamenti in lavoro assi X / Y / Z in interpolazione lineare (max) | 1 ÷ 50.000 mm/min |
| Tipologia di cono utensile | MAS BT-40 |
| Tipologia di codolo utensile | Tipo 90° Mori Seiki |
| Capacità magazzino utensili | 60 stazioni |
| Diametro massimo utensile | Ø125 / Ø80 mm |
| Lunghezza massima utensile | 400 mm |
| Peso massimo utensile | 8 Kg |
| Accessori e altro | Vasca e convogliatore di truciolo, Pompa ad alta pressione per refrigerante attraverso la linea mandrino con doppio filtro, Nr. 2 sovra piastre forate e maschiate sui pallet (1/cad.), Condizionatore per testa mandrino, centralina idraulica e trasformatore Manuali, Schemi Elettrici e Dichiarazione CE |
