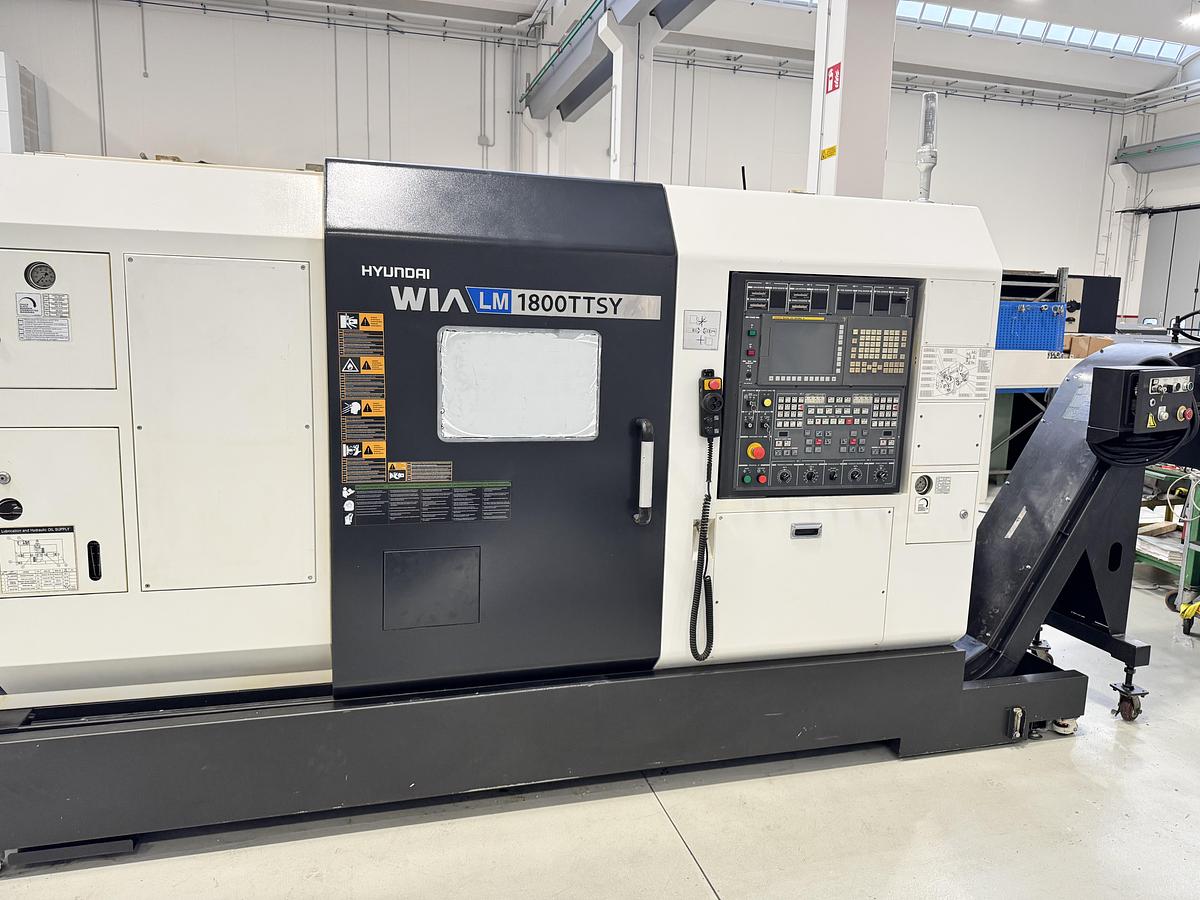

Hyundai WIA LM-1800/TTSY
Hyundai WIA LM-1800/TTSY
o
Chiama +39 0522 1536494
Descrizione
REVISIONI EFFETTUATE SULLA MACCHINA:
- Revisione di entrambe torrette 1 e 2 con sostituzione di guarnizioni e cuscinetti
- Viti assi X2 e Z2 revisionate con anche la sostituzione dei cuscinetti
- Revisione completa del circuito di lubrificazione degli assi e sostituiti tubi pneumatici
- Revisionati pistone della manina scarica pezzo 2 con sistema gantry
- Riverniciatura interna completa e sostituzione vetro lato operatore
- Revisione completa dei carter telescopici dei vari assi lineari
Specifiche
| Produttore | Hyundai WIA |
| Modello | LM-1800/TTSY |
| Anno | 2014 |
| Condizione | Usato |

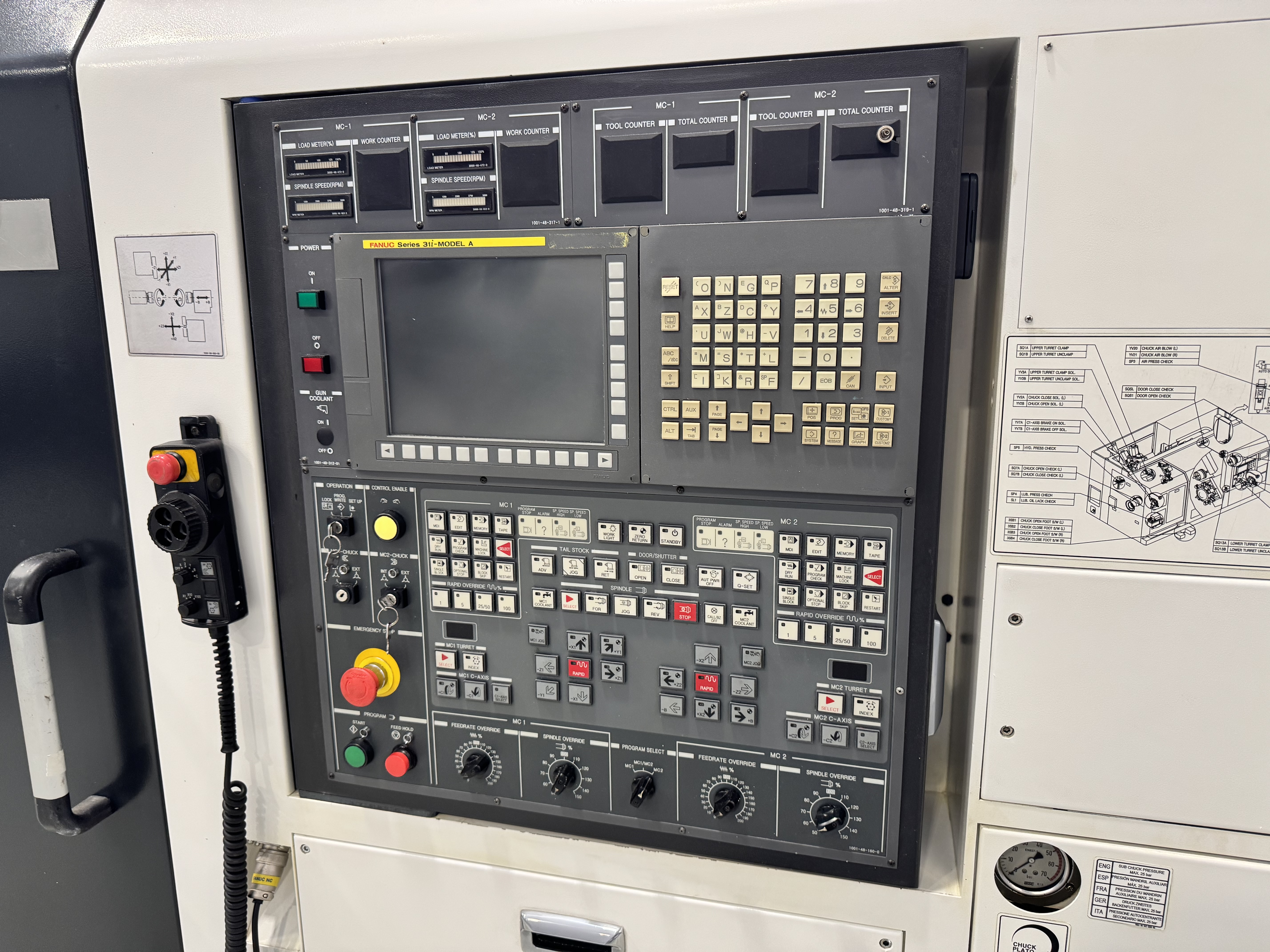

| Controllo CNC | FANUC Series 31i-MODEL A |
| Peso macchina | 8.500 Kg |
| Dimensione macchina | Lunghezza: 4.600 mm Larghezza: 2.100 mm Altezza: 2.090 mm |
| Max diametro rotante sul carro | N°1: Ø 290 mm / N°2: Ø 290 mm |
| Max diametro tornibile mandrino principale / contro-mandrino | N°1: Ø 230 mm / N°2: Ø 230 mm |
| Max lunghezza tornibile | 673 mm |
| Diametro passaggio barra mandrino / contro-mandrino | Ø 76 mm / Ø 76 mm |
| Asse X1 / X2 | N°1: 165 mm / N°2: 195 mm |
| Asse Y (Torretta Superiore) | 100 mm ( ± 50 mm) |
| Asse Z1 / Z2 | N°1: 700 mm / N°2: 720 mm |
| Asse ZB | 668 mm |
| Asse c (mandrino principale / contro-mandrino) | 360° (Angolo min. 0,001°) |
| Velocità mandrino | 50 ÷ 5.000 giri/min |
| Naso mandrino | ASA A2-6 |
| Diametro autocentrante | Ø 210 mm |
| Minimo angolo controllato asse C | 0.001° |
| Potenza motore mandrino (Max/cont.) | 22/11 kW |
| Stazioni torretta (anche motorizzate) | 12 stazioni |
| Stazioni torretta complete | 24 stazioni |
| Velocità utensili motorizzati | 5.000 giri/min |
| Potenza motore motorizzato | 5,5 kW |
| Dimensioni utensili a tornire / alesare | 20x20 mm / Ø 32 mm |
| Avanzamento rapido assi X1 / X2 | 20.000 mm/min |
| Avanzamento rapido asse Y | 7.500 mm/min |
| Avanzamento rapido assi Z1 / Z2 / ZB | 40.000 mm/min |

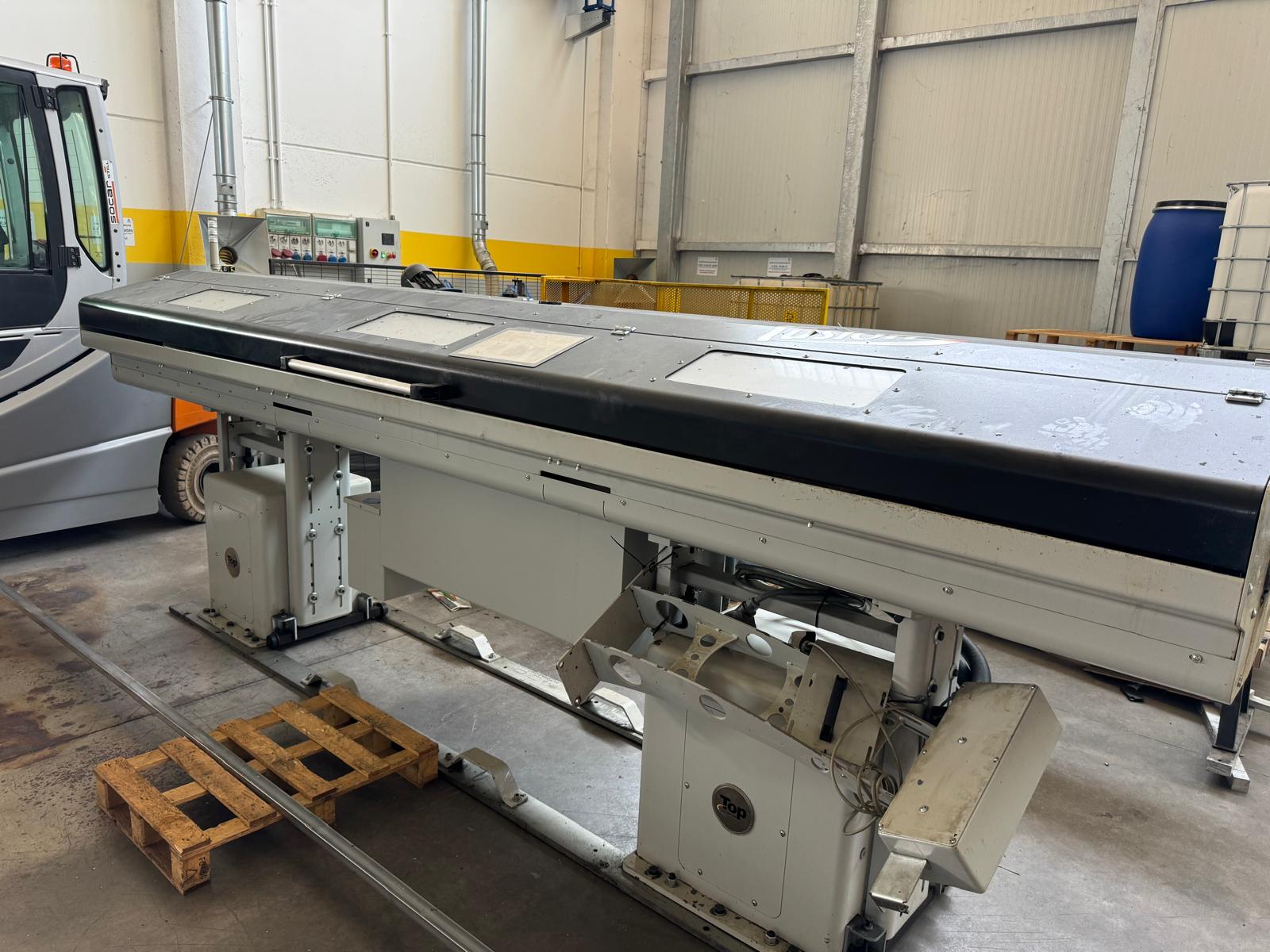

| Accessori | Caricatore di barre marca TOP AUTOMAZIONI modello FUSION, Convogliatore trucioli, Vasca di raccolta refrigerante con pompe di lavaggio, Vari portautensili fissi e motorizzati, Braccio presetting utensile in automatico con Codice M Manuali, Schemi elettrici e Dichiarazione CE |
