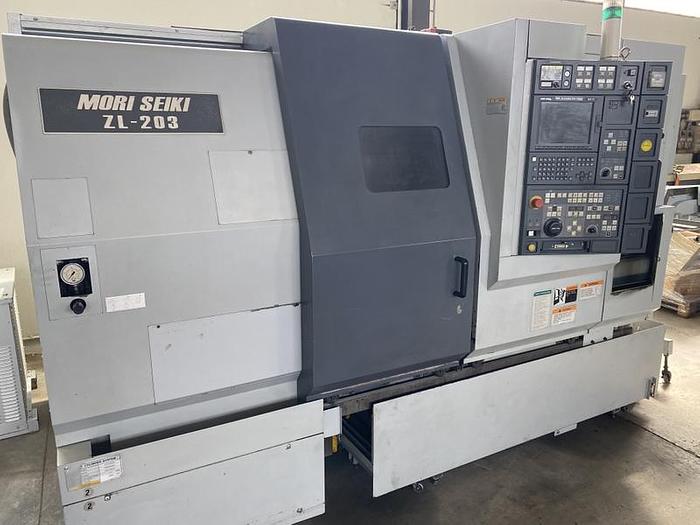

2003 Mori Seiki ZL-203/SMC
2003 Mori Seiki ZL-203/SMC
oChiama +39 0522 1536494
Descrizione
Centro di Tornitura revisionato nelle seguenti parti:
- Torretta 1 cuscinetti e guarnizioni
- Torretta 2 cuscinetti e guarnizioni
- Autocentrante nuovo su mandrino principale
- Elettromandrino del contromandrino
- Viti asse X1 e X2 nuove, originali DMG-Mori
- Viti assi Z1, Z2, B revisionati
- Cuscinetti di tutte le viti sostituiti
- Sistema di lubrificazione
Tutto attestato e documentato con foto.
Specifiche
| Produttore | Mori Seiki |
| Modello | ZL-203/SMC |
| Anno | 2003 |
| Condizione | Usato |
| Controllo CNC | MORI SEIKI MSC-501 |
| Max diametro rotante sul banco | Ø 680 mm |
| Max diametro rotante sul carro | Ø 510 mm |
| Max diametro tornibile | N°1: Ø 390 mm / N°2: Ø 294 mm |
| Max lunghezza tornibile | 752 mm |
| Diametro passaggio barra | Ø 65 mm / Ø 51 mm |
| Corsa asse X | N°1: 235 mm / N°2: 175 mm |
| Corsa asse Z | N°1: 520 mm / N°2: 490 mm |
| Corsa asse B | 505 mm |
| Velocità del mandrino | 40 - 4.000 giri/min |
| Naso mandrino | JIS A2-6 |
| Diametro autocentrante | Ø 210 mm |
| Minimo angolo controllato asse C | 0.001° |
| Potenza motore mandrino (cont/30 min) | 7.5/11 kw |
| Velocità contromandrino | 40 - 4.000 giri/min |
| Naso contromandrino | JIS A2-5 |
| Diametro autocentrante del contromandrino | Ø 160 mm |
| Minimo angolo controllato asse C | 0.001° |
| Potenza motore contromandrino (cont/30 min) | 5.5 / 7.5 kw |
| Stazioni torretta N°1, statiche/motorizzate | 12 stazioni |
| Velocità utensili motorizzati torretta N°1 | 4.000 giri/min |
| Dimensioni utensili a tornire/alesare torretta N°1 | 25x25 mm / Ø 32 mm |
| Stazioni torretta N°2 statiche/motorizzate | 8 stazioni |
| Velocità utensili motorizzati torretta N°2 | 3.000 giri/min |
| Dimensioni utensili a tornire/alesare torretta N°2 | 25x25 mm / Ø 32 mm |
| Avanzamento rapido asse X | 18.000 mm/min |
| Avanzamento rapido asse Z | 24.000 mm/min |
| Avanzamento rapido asse B | 24.000 mm/min |
| Avanzamenti in manuale assi X / Z / B | 0 - 1.260 mm/min |
| Accessori | N° 7 porta utensili motorizzati, Convogliatore di truciolo, Braccio scarica pezzo, Trasformatore, Vasca di raccolta refrigerante da 250 Lt, Manuali, Schemi elettrici e Dichiarazione CE |
